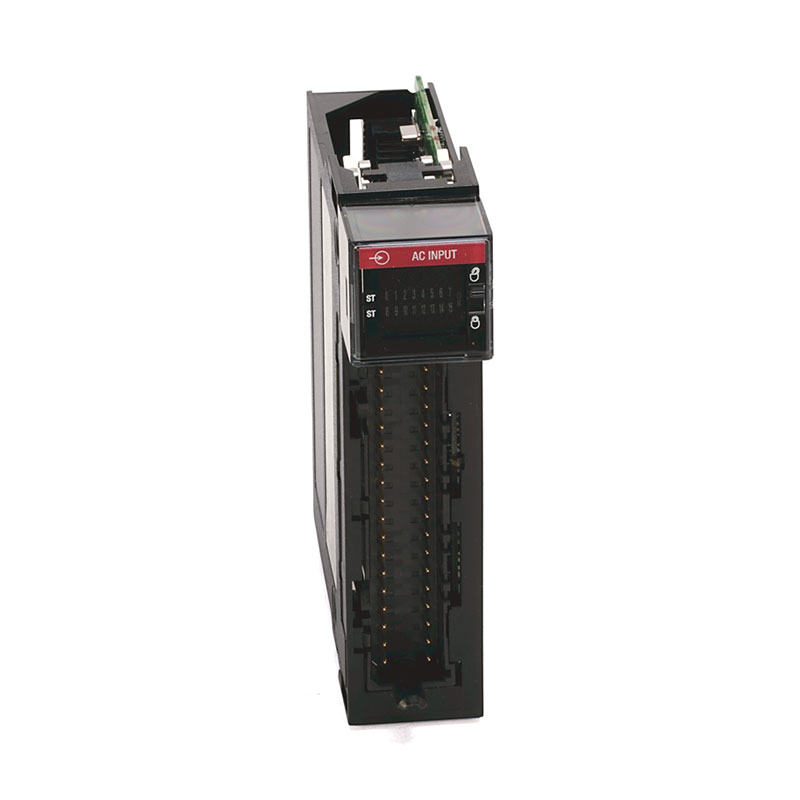

Allen Bradley 1756-IA16I

Yueyang Tongtu ammattitoimittajana toimittaa uusimman Allen Bradley 1756-IA16I -moduulin suoraan ulkomaan markkinoille. Tämä moduuli on korkeatiheyksinen eristetty digitaalinen tulokomponentti, joka on suunniteltu erityisesti ankariin teollisiin sähkömagneettisiin ympäristöihin Rockwell ControlLogix -alustalla. Monimutkaisilla automatisoiduilla tuotantolinjoilla digitaalisen tulomoduulin etupäässä oleva signaalinkäsittelypiiri ja sähköinen eristyskyky määräävät suoraan ohjausjärjestelmän arvioinnin tarkkuuden paikan päällä olevien laitteiden tilasta. Jos moduulin sisällä oleva eristyssulku heikkenee johtuen pitkäaikaisesta altistumisesta suurtaajuisille transienttipiikeille, se aiheuttaa hyvin todennäköisesti kanavien välistä ylikuulumista tai suoraan yhteistilan häiriön kytkemistä kentän puolelta ControlLogix-taustalevyn väylään, mikä johtaa tiedonsiirtohäiriöihin tai virheellisiin toimiin pääohjausjärjestelmässä ilman näkyvää syytä. Yueyang Tongtun tälle mallille toteuttamat kuljetustarkastusstandardit kattavat tiukasti kaikkien kanavien kynnysjännitteen tarkan kalibroinnin, suurjännitteisen eristysimpedanssitestin kanavien välillä sekä kanavien ja taustalevyn välillä sekä korkeataajuisen suodatuspiirin vasteviiveen kalibroinnin. Tavoitteena on tarjota alkuperäislaatuisia varaosia, joilla on erittäin korkea immuniteetti ja tilantunnistusvarmuus ulkomaisten asiakkaiden ohjausjärjestelmien ylläpitoon, mikä varmistaa, että tietojen kartoitus paikan päällä olevista erillisistä signaaleista järjestelmän taustalevylle on ehdottoman puhdasta ja tarkkaa.

Sovellusskenaario

Tätä moduulia käytetään pääasiassa skenaarioissa, joissa paikan päällä oleva sähkömagneettinen ympäristö on erittäin ankara ja yhteismuotoisen jännitteen riski on suuri. Tyypillisiä sovellussolmuja ovat moottorin katkaisijoiden tilan valvonta suurten metallurgisten valssaamoiden suurtaajuisilla sähkömagneettisilla häiriöalueilla, takaisinkytkentäsignaalien kytkeminen petrokemian tehtaiden pitkän matkan räjähdyssuojatuista solenoidiventtiileistä sekä raskaan kuormituksen kontaktorien apukoskettimien kerääminen vedenkäsittelylaitosten suurissa pumppuasemissa. Näissä sovelluksissa Allen Bradley 1756-IA16I, jolla on vankka eristysrakenne, toimii palomuurina paikan päällä olevan ankaran sähköympäristön ja herkän ControlLogix-taustalevyn välillä. Sen laitteistotason häiriönestokyky on keskeinen fyysinen perusta sen varmistamiseksi, että koko tiedonkeruuverkko ei joudu laajamittaiseen mittausvärinään tai romahtamiseen.

Rakenne

Tämän Allen Bradley 1756-IA16I:n sisäinen laitteistotopologia perustuu ydinarkkitehtuuriin, joka koostuu korkeajännitteestä sietävästä optoerottimen eristysryhmästä ja monivaiheisesta alipäästösuodatinverkosta. Jokaisen digitaalisen tulokanavan etupäässä on itsenäiset virtaa rajoittavat vastukset ja TVS (Transient Voltage Suppression) -diodit, jotka on konfiguroitu kiristämään kenttäjohdotuskaapeleiden ylijännite. Kenttäpuolen 120 VAC:n logiikkataso ja järjestelmän puolen 5 VDC:n taustalevyn logiikkataso on erotettava kokonaan fyysisesti optoerottimilla, joilla on korkea nimellinen eristysjännite, ennen kuin signaali tulee taustalevyn puolelle. Moduulin sisällä oleva virtalähdeverkko käyttää hajautettua irrotuskondensaattoriasetelmaa vaimentaakseen tehokkaasti suurtaajuisia huippuhäiriöitä. Takalevyn liitäntäpiiri, joka on integroitu tarkasti impedanssisovitusvastusverkkoon, takaa nopean taustalevyn väylän tiedonsiirron signaalin eheyden.

Kuinka ylläpitää
