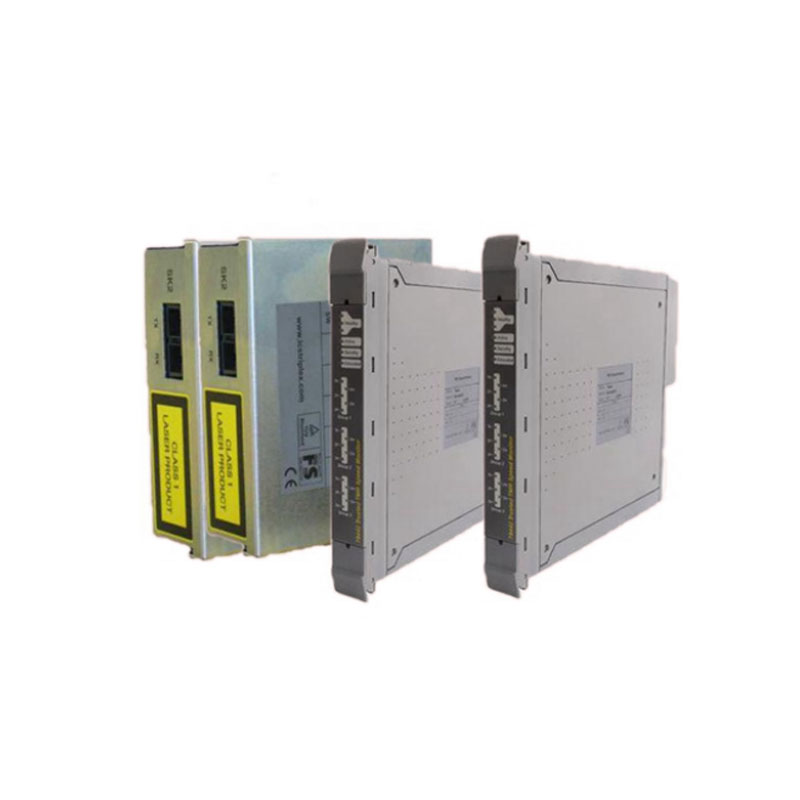

ICS Triplex T8201

Ammattimaisena toimittajana Yueyang Tongtun ICS Triplex T8201 voi jakaa vakaasti tehomoduulin tuottaman sähköenergian jokaiseen I/O-moduuliin ja muodostaa viestintäkanavia prosessorin kanssa. Järjestelmäarkkitehtuuria tuntevana kumppanina tarjoamme laajan valikoiman malleja ja merkkejä. Jos haluat tietää lisää, ota rohkeasti yhteyttä.

Rakenne

ICS Triplex T8201 ei ole liitäntäkortti. Sisäisesti se käyttää monikerroksista piirirakennetta jakaakseen tarkasti tehomoduulin eri jännitetasot (kuten 24 V, 5 V tietoliikennejännite) jokaiseen I/O-paikkaan, aivan kuten paksujen putkien asettamista maan alle varmistaakseen, että jokaisessa kotitaloudessa on riittävä vedenpaine. Se integroi myös taustalevyn tietoliikenneväylän erilliseksi kanavaksi I/O-moduulien ja prosessorin välistä viestintää varten. Johdotus on erittäin hieno, mikä estää tehokkaasti signaalin ylikuulumisen. Sen liittimet on valmistettu teollisuuslaatuisista erittäin luotettavista materiaaleista, ja niissä on erittäin pitkä asennus- ja irrotusikä ja erittäin alhainen kosketusvastus.

Suorituskyky

Tämän ICS Triplex T8201 -pohjalevyn suorituskyky on todella erinomainen. Sillä on vahva virransiirtokapasiteetti, ja se tukee täysin kytketyn I/O-moduulin normaalia toimintaa, eikä se aiheuta levyn kuumenemista tai jännitteen laskua liiallisen virran vuoksi. Sen eristyskyky on erinomainen, mikä varmistaa sähköisen eristyksen jokaisen kanavan välillä korkeajännitteisessä ympäristössä ja estää vuodot tai kipinät. Sen tietoliikenneväylän signaalin eheys on erittäin hyvä, tiedonsiirron pohjalevyn vaimennus on erittäin alhainen, jotta prosessori pystyy lukemaan kenttätietoja nopeasti. Sen tärinänvaimennus on myös huippuluokkaa, vaikka kaappi altistuisi ulkoiselle tärinälle, siihen kytketyt moduulit eivät löysty tai niillä on huono kontakti. Suorituskykyindikaattorit ovat täysin IEC 61508 SIL 3 -turvallisuusstandardin mukaisia, ja sen käyttö kriittisessä järjestelmän pohjalevyssä on ehdottomasti rauhoittavaa.

Ominaisuudet

ICS Triplex T8201 käyttää Trusted-sarjan tyypillistä passiivista pohjalevyä. Merkittävin ominaisuus on pinnalla siististi järjestetyt erilaiset paikkaliittimet, joita käytetään tehomoduulin ja I/O-moduulin yhdistämiseen. Pinnalla on suuri määrä suuria virtauskuparifoliojälkiä, mikä antaa ihmisille turvallisuuden tunteen. Tällaisen suunnittelun tarkoituksena on varmistaa, että se kestää suuria kuormitusvirtoja. Reunasuunnittelussa on erityiset maadoitusliittimet ja johdotuslohkot, jotka helpottavat ulkoisen päävirtalähteen ja maadoitusjohdon kytkemistä.

Todellinen tapaus

Kaakkois-Aasiassa oli asiakas, joka oli aloittamassa öljynjalostamon remonttia. Kun he laajensivat kaappia, he ostivat erän taustalevyjä muilta valmistajilta. Kun he kuitenkin asensivat ne, he huomasivat, että viestintä epäonnistui jatkuvasti ja järjestelmä raportoi virheistä. Aikataulu oli tiukka ja he olivat paniikissa. Myöhemmin he ottivat yhteyttä Yueyang Tongtuun. Analysoimme, että se saattaa olla ongelma impedanssien epäsovittamisesta näiden taustalevyjen väylälinjoissa. Lähetimme välittömästi useita T8201-kortteja, jotka oli testattu väyläsignaalien suhteen. Asiakas sai ne ja viestintävalo muuttui välittömästi vihreäksi. Järjestelmä käynnistyi onnistuneesti kerralla. Asiakkaan projektipäällikkö soitti erityisesti kertoakseen, että kriittisinä hetkinä heidän oli silti löydettävä ammattimainen toimittaja, kuten Yueyang Tongtu, jotta he välttyisivät valtavalta sakolta projektin viivästymisestä.
