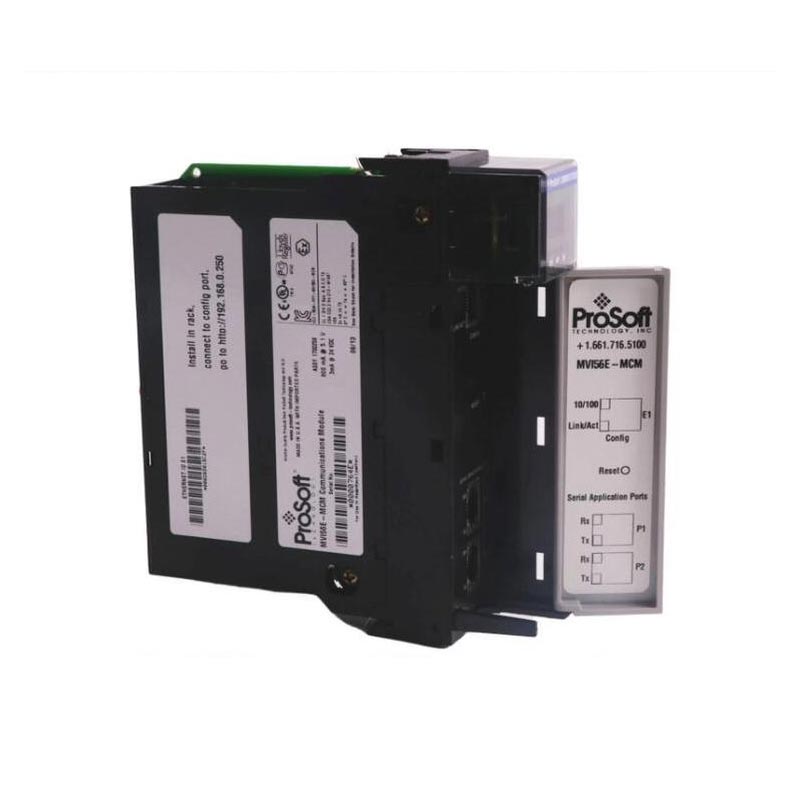

Prosoft MVI56E-MCM

Tällä kertaa Rockwell ControlLogix -alustalle on valmistettu erittäin parannettu moduuli, joka on suunniteltu erityisesti ulkomaisille prosessinohjausinsinööreille, järjestelmäpäivitysprojektipäälliköille ja teknisille asiantuntijoille, jotka vastaavat liittymästä vanhoihin tehdaslaitteisiin - Prosoft MVI56E-MCM. Paikan päällä suoritettaessa järjestelmäintegraatiota joutuu usein erityisen vaikeisiin tilanteisiin: ydinohjauskaappi käyttää edistyneintä ControlLogix 1756 -telinettä, mutta paikan päällä olevat mittauspumput, energiamittarit, taajuusmuuttajat tai kolmannen osapuolen punnituslaitteet tunnistavat vain vanhanaikaisen Modbus RTU -sarjaviestinnän. Se on kuin yrittäisi soittaa vanhanaikaiseen lankapuhelimeen älypuhelimella, täysin saman taajuusalueen ulkopuolella. Tämä Modbus-viestintämoduuli on erityisesti suunniteltu ratkaisemaan "uuden alustan liitäntä vanhojen laitteiden kanssa" -ongelman. Se on kytketty suoraan ControlLogix-telineeseen ja toimii yleiskääntäjänä, joka muuntaa PLC:n nopeat taustalevyn ohjeet sarjasignaaleiksi, joita paikan päällä olevat laitteet voivat ymmärtää. Yueyang Tongtu, toimittajana, joka on perehtynyt teollisen viestinnän kipupisteisiin, suosittelee tätä korkealaatuista tuotetta, joka on läpikäynyt kaksiporttisen riippumattoman testauksen ja tiedonsiirron tarkastuksen, kaikille, jotta voit kerätä tietoja vanhoista mutta hyödyllisistä laitteista ilman, että sinun tarvitsee lisätä ylimääräistä yhdyskäytäväkaappia.

Rakenne

Tämän Prosoft MVI56E-MCM:n ydinarkkitehtuuri on korkean suorituskyvyn tietoliikenneprosessori, joka toimii pää-PLC:stä riippumatta. Tämä siru on tarkoitettu yksinomaan monimutkaisten sarjatietojen pakkaamiseen, purkamiseen ja protokollan muuntamiseen. Tämä varmistaa sen, että pää-PLC:n CPU-resurssit eivät ole kommunikaatiotehtävien varassa, ja se estää koko ohjauslogiikan skannaussyklin hidastumisen instrumenttidatan lukemisen vuoksi. Piirilevy sisältää kaksi täysin sähköisesti eristettyä sarjaporttiohjainpiiriä. Tämä estää kentällä olevaa pitkää tiedonsiirtolinjaa tuomasta takaisin telineeseen salamaniskuja, ylijännitepiikkejä tai maadoitussilmukan häiriöitä. Tekemällä eristyksen vankan, vaikka ulkolinja oikosuluisi, se ei vahingoita kallista ControlLogix-taustalevyäsi. Kokonaisjohdotus on siisti, komponenttien asettelu on erittäin kompakti ja häiriönestokyky on erittäin vahva.

Parametrit

Tuotemalli: Prosoft MVI56E-MCM

Tuotetyyppi: Modbus-tietoliikenneliitäntämoduuli

Sovellettava järjestelmä: Rockwell Automation ControlLogix (1756-taustalevy)

Sarjaportit: 2 itsenäistä sarjaporttia (portti 1 ja portti 2)

Tuetut protokollat: Modbus RTU, Modbus ASCII, DF1, ASCII

Toimintatila: Master/Slave konfiguroitavissa

Tiedonsiirtonopeus: 300 - 115,2 kbps

Kokoonpanomenetelmä: Add-On Instruction (AOI) + Web Configuration

Suorituskykyominaisuudet

Prosoft MVI56E-MCM on varustettu kahdella itsenäisesti konfiguroitavalla sarjaportilla. Sen porttikokoonpano on erittäin joustava ja mukautuva. Jokainen portti voidaan konfiguroida Modbus-isäntä- tai orjaportiksi vastaamaan erilaisia ​​viestintätarpeita. Portti tukee Modbus RTU/ASCII -protokollaa ja voi vaihtaa tietoja Modbus-laitteiden kanssa. Prosoft MVI56E-MCM on vahva verkkoyhteensopivuus. Sen kaksi porttia voivat toimia samoissa tai eri Modbus-verkoissa, mikä tarjoaa suuremman verkon joustavuuden. Portti tukee RS232/RS485- ja RS422-sähköstandardeja, ja siirtonopeus voidaan konfiguroida 110 baudista 115,2 kbps:iin vastaamaan erilaisia ​​tiedonsiirtonopeusvaatimuksia.

Prosoft MVI56E-MCM tukee useita tietoliikenneprotokollia, mukaan lukien Modbus TCP/IP, EtherNet/IP, DF1, EtherCAT, gLink-II, Mobus485 jne. Prosoft MVI56E-MCM sopii erilaisiin sovellusskenaarioihin. Siinä on nopea siirto ja vakaus, se tukee useita verkkotopologioita ja se voidaan konfiguroida joustavasti: jokainen MVI56E-portti voidaan konfiguroida pääportiksi tai orjaportiksi. Prosoft MVI56E-MCM tarjoaa käyttäjille suurta joustavuutta ja voi säätää portin kokoonpanoa todellisten tarpeiden mukaan. MVI56E-MCM:ää voidaan käyttää ControlLogix-taustalevynä. Sen tehokas taustalevytoiminto mahdollistaa Modbus-tietojen näyttämisen prosessorin I/O-tietona, ja se voidaan integroida saumattomasti olemassa olevaan ControlLogix-järjestelmään.
