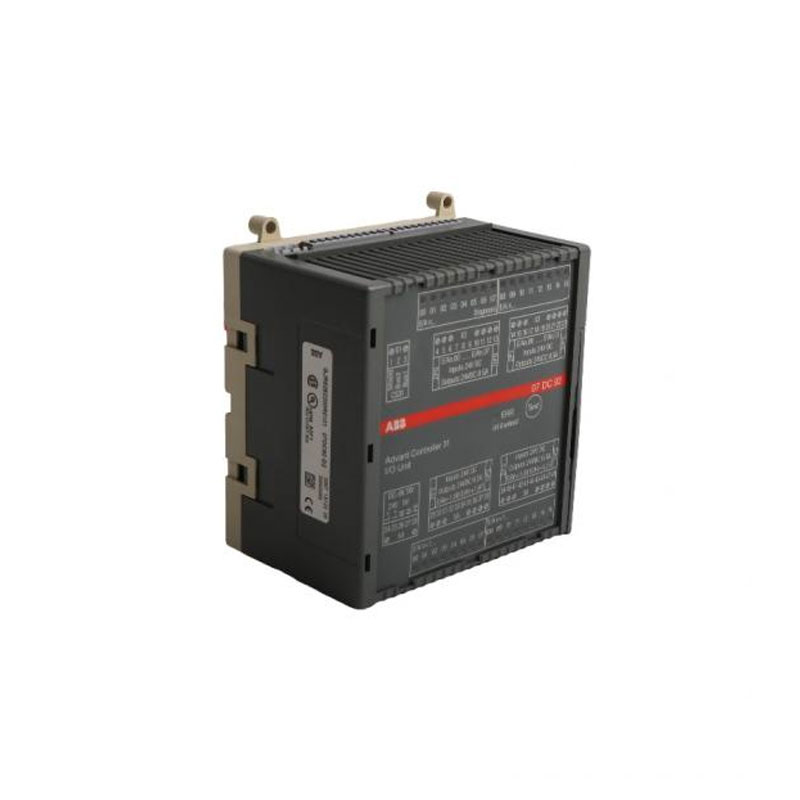

ABB 07DC92 GJR5252200R0101

Ammattimaisena toimittajana Yueyang Tongtu toimittaa pääasiassa ABB 07DC92 GJR5252200R0101 -moduulia ulkomaan markkinoille. Tämä moduuli on ydin I/O-komponentti alimman tason digitaalisen signaalin vuorovaikutuksen suorittamiseen ABB Symphony- tai Advant-sarjan DCS-järjestelmissä. Tämä osanumero vastaa tarkasti tiettyä laitteistoversiota ja laiteohjelmiston iteraatiota. Pitkäaikaisen teollisen käytön aikana tällaisten digitaalisten syöttökorttien eristysporttipiirit ja optoerotinlaitteet ovat alttiita kynnyspoikkeamille verkon ylijänniteiskujen vuoksi, mikä voi johtaa vääriin digitaalisiin määrähälytyksiin tai toimintahäiriöihin järjestelmässä. Tälle mallille toteuttamamme toimitusstandardit kattavat askelvasteen viivetestit kanavatasolla sekä korkean ja matalan tason kynnysten tarkan todentamisen. Tavoitteena on tarjota ulkomaisille asiakkaille laitteistotason varaosia erittäin korkealla signaalitarkkuudella heidän DCS-järjestelmiinsä, mikä varmistaa, että tietojen kartoitus erillisistä signaaleista järjestelmän taustalevyväylään on ehdottoman tarkkaa.

Suorituskyky

Tällä ABB 07DC92 GJR5252200R0101 -mallilla on erittäin korkea signaalivastevarmuus ja häiriönestomarginaali. Sen kanavien tulosuodattimen aikavakio voidaan asettaa tarkasti laitteistohypyjen avulla, mikä suodattaa tehokkaasti pois paikan päällä relekontaktien värinästä tai teollisista sähkömagneettisista ympäristöistä aiheutuvat korkean taajuuden piikit, mikä varmistaa, että taustalevyn väylän vastaanottamat tilasiirtymät ovat aitoja fyysisiä tapahtumia. Moduulin tuloimpedanssin sovitusrakenne noudattaa tarkasti asiaankuuluvia IEC-standardeja, ja pitkän kaapelin lähetysskenaarioissa se voi tehokkaasti tukahduttaa yhteismoodin jännitteen nousun. Sen peruutussuojapiirillä on erittäin nopea vastenopeus. Vaikka paikan päällä olevan johdotuksen napaisuus on käänteinen, se voi saavuttaa millisekunnin tason laitteiston itsesuojauksen ilman, että järjestelmä vakuuttaa.

Kuinka ylläpitää

Tämä ABB 07DC92 GJR5252200R0101 -moduuli vaatii päivittäistä huoltoa keskittyen ennaltaehkäisevään kunnonvalvontaan ja sähköstaattiseen suojaukseen. Koska moduulin etupäässä olevan TVS-diodin kiristysjännite poikkeaa useiden ylijänniteiskujen jälkeen, on suositeltavaa suorittaa kynnyksen toimintatason varmistustestit kriittisille kanaville suurten kunnostustöiden aikana käyttämällä tavallisia signaalilähteitä. ESD-suojaustoimenpiteitä on noudatettava tiukasti moduulien asettamisen ja poistamisen tai liittimen johdotuksen aikana. Antistaattisten rannehihnojen käyttö ja kaapin luotettava maadoitus ovat pakollisia. Kun käsitellään kanavahälytysvikoja, on ehdottomasti kiellettyä oikosulkea tai irrottaa kenttäliitin järjestelmän jännitteisessä tilassa, jotta induktiivisen kuorman synnyttämä käänteinen EMF ei hajottaisi optoerottimen eristyskerrosta. Pitkään valmiustilassa oleville moduuleille on suoritettava säännöllinen käynnistysvanhentaminen teknisten eritelmien mukaisesti, jotta estetään elektrolyyttikondensaattorien peruuttamaton sähkökemiallinen hajoaminen.

Asiakasarvio

Lähi-idän suurten voimalaitosten DCS-korjausprojektista vastaava pääinstrumentointiinsinööri huomautti hankkeen hyväksymisraportissa, että kun käsitellään näitä ydinturvallisuuteen liittyviä digitaalisia tulomoduuleja, vaarallisinta on välttää kunnostettujen kappaleiden vastaanottaminen epäjohdonmukaisilla kanavilla. Yueyang Tongtun toimittamat ABB 07DC92 GJR5252200R0101 -moduulit täyttivät alkuperäiset tehdasstandardit ulkonäön laadunvalvonnan osalta, mutta tyytyväisimpiä olimme tavaroiden mukana toimitettuihin kanavavaihevastetestitietoihin. Jokainen aikaparametrisarja oli selvästi jäljitettävissä. Tämä taustalla oleviin tieto-indikaattoreihin perustuva toimitustapa vähensi huomattavasti paikan päällä olevien insinööriemme virheenkorjausvaikeutta ja järjestelmän lukitushäiriöiden riskiä, ​​ja se on ammattitason varaosien toimittaja, joka ansaitsee pitkäaikaisen yhteistyön.
