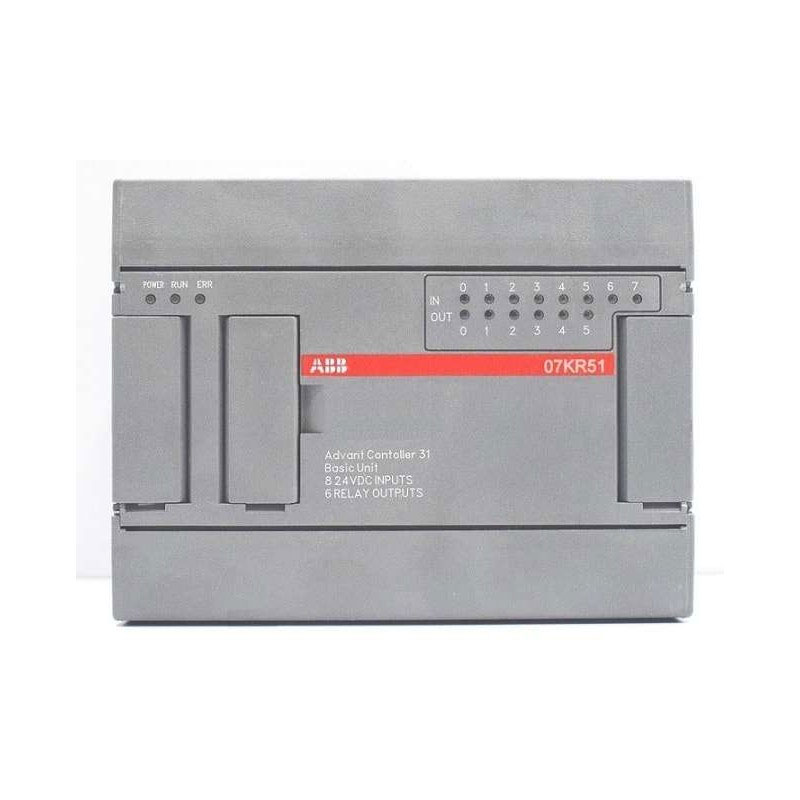

ABB 07KR51

Yueyang Tongtu toimittaa korkealaatuisia ABB 07KR51 -moduuleja ulkomaan markkinoille. Nämä moduulit ovat ydinviestintäliitäntäkortteja ABB:n varhaisissa hajautetuissa ohjausjärjestelmissä (kuten Advant OCS -sarja), jotka vastaavat suuren kaistanleveyden tiedonvuorovaikutuksesta pääkäsittely-yksikön ja taustalla olevien I/O-alimoduulien välillä. Pitkäaikaisissa käyttöolosuhteissa sellaiset taustalevyn viestintämoduulit ovat alttiita piiloongelmille, kuten sisäiselle kellooskillaattorin taajuuden poikkeamalle, väylälähetin-vastaanottimen lämpövanhenemiselle ja optoerottimen eristysesteiden kynnyspoikkeamiselle, mikä voi johtaa ajoittain pakettien katoamiseen tai ala-aseman tiedonsiirtohäiriöihin järjestelmässä. Tälle mallille toteuttamamme toimitusstandardit kattavat tiukasti protokollapakettien sieppauksen varmentamisen taustalla olevassa datalinkkikerroksessa, signaalisilmäkaavion laatutestauksen ja lämpörasituksen seulonnan sekä korkeissa että matalissa lämpötiloissa. Tavoitteena on tarjota alkuperäislaatuisia varaosia erittäin korkealla laitteiston eheydellä ja pitkäaikaisella toimintavarmuudella ulkomaisten asiakkaiden DCS-järjestelmien peruskorjauksiin ja hätävikaratkaisuihin.

Parametrit

Tuotemalli: ABB 07KR51

Tuotetyyppi: Tiedonsiirtoliitäntämoduuli / väyläliitin

Sovellettava sarja: ABB Advant OCS / S400 I/O System

Tiedonsiirtoprotokolla: MasterBus300 (MB300)

Kytkentätapa: Etupään ruuviliitin

Siirtonopeus: Nopea väylävaihteisto

Asennustapa: S400-pohjalevyn uran asennus

Suojaustaso: teollisuusluokka IP20

Ominaisuudet

Tämän ABB 07KR51:n merkittävin suunnitteluominaisuus on sen puhdas laitteistotason reaaliaikainen diagnostiikkamekanismi. Paneelin merkkivalojen tilamuutokset eivät perustu ylemmän tason käyttöjärjestelmän ohjelmistokyselyyn, vaan niitä ohjaa suoraan taustalla oleva ohjelmoitava logiikkalaite (PLD) väylän fyysisen tason tilan perusteella. Tämä rakenne varmistaa, että vaikka moduulin pääprosessori juuttuisi, paikalla oleva insinööri voi tarkasti määrittää, onko kyseessä väyläkaapelin katkeaminen vai moduulirungon lähetin-vastaanotinsirun vaurioituminen TX/RX-merkkivalojen fyysisen vilkkumisen perusteella. Toinen tärkeä ominaisuus on, että moduulin sisällä on erityinen hot-swap-ohjauspiiri, joka voi vaimentaa aaltovirran jännitteisen taustalevyn liittämishetkellä välttäen jännitehäiriöt muihin saman taustalevyn käynnissä oleviin moduuleihin.

Kuinka ylläpitää

Tämän ABB 07KR51 -moduulin päivittäisessä huollossa tulisi keskittyä pääasiassa ennaltaehkäisevään kunnonvalvontaan. Koska moduuli käyttää täysmetallikuorta ilman tuulettimen passiivista lämmönpoistoa, kaapin suodatinsuojan ja moduulin vaipan jäähdytysrivan tuhkan kerääntyminen on tarkistettava säännöllisesti, jotta lämpövastuksen kasvu ei aiheuta liiallista sisäisen tiedonsiirtosirun liitoslämpötilaa ja taajuuden siirtymistä. Moduulin vaihdon aikana on noudatettava tiukasti antistaattisen toiminnan toimenpiteitä, antistaattista ranneketta on käytettävä ja kotelon on oltava luotettavasti maadoitettu. Väylävikojen vianmäärityksessä on ehdottomasti kiellettyä kytkeä tai irrottaa satunnaisesti moduulia tai väyläkaapeleita järjestelmän ollessa päällä, jotta ohimenevät ylijännitepiikit eivät rikkoisi liitännän fototransistorilaitteita. Pitkään valmiustilassa oleville moduuleille on suositeltavaa suorittaa vuosittainen online-virtatesti sisäisten elektrolyyttikondensaattorien peruuttamattoman sähkökemiallisen hajoamisen estämiseksi.

Meidän etumme

Kiellämme tiukasti uusittujen korttikorttien, joissa on toissijainen hitsaus, sirukomponenttien vaihto tai korjausjälkiä, pääsyn aitoon tuotteen toimitusketjuun. Laaduntarkastustiimimme käyttää korkean suurennoksen kolmiulotteisia mikroskooppeja konfokaalisen skannauksen tekemiseen moduulin taustalevyn jokaiselle kullatulle nastalle varmistaakseen, että siinä ei ole naarmuja, hapettumisen värjäytymistä tai pinnoitteen irtoamista. Ne myös suorittavat tiukat muodonmuutostoleranssimittaukset moduulin kuoren lämmönpoistorivoille varmistaakseen täydellisen istuvuuden kaapin kiskojen kanssa asennuksen aikana. Paneelin tilailmaisimen kansien ja jumpperien vaimennustuntuman on oltava alkuperäisten tehdastarkastusstandardien mukaisia ​​varmistaakseen, että asiakas saa korkealaatuisia teollisuusvaraosia alkuperäisessä laitteistokunnossa.
