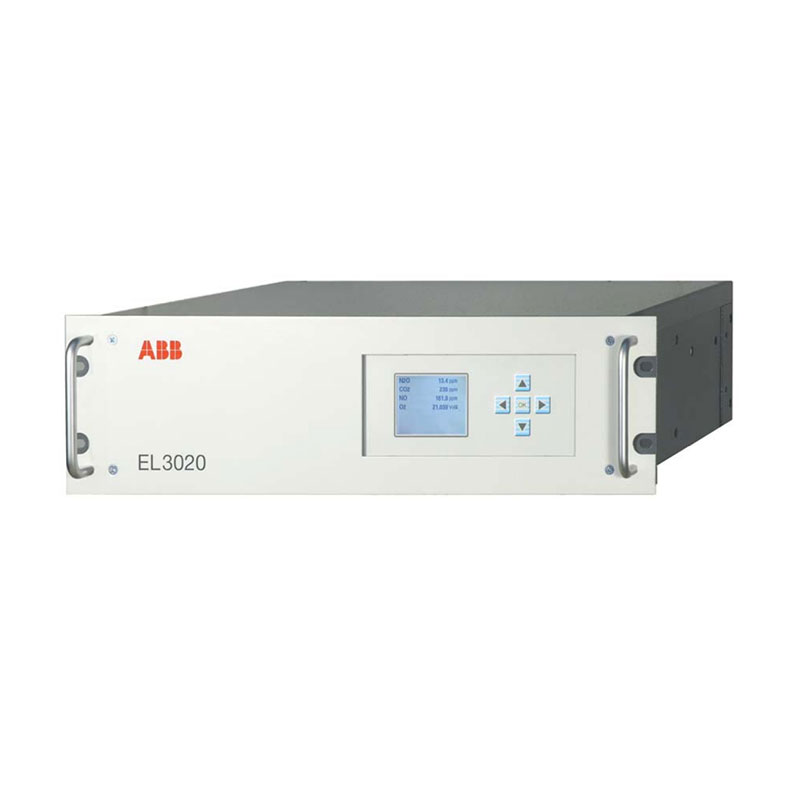

ABB EL3020

Yueyang Tongtu Company on erityisesti valmistanut erittäin "tarkan" avainlaitteen merentakaisille prosessinohjausinsinööreille ja instrumenttien huoltovalvojille teollisuuskaasuanalyysin alalla - ABB EL3020 kaasuanalysaattorilähettimen. Tehtäessä projekteja kemiantehtaissa tai öljynjalostamoissa kaikkien haastavin tehtävä on lähettää heikot signaalit tarkasti paikan päällä olevasta analysaattorista valvomoon ilman häiriöitä. Tämä lähetin on erityisesti suunniteltu tähän tarkoitukseen. Se toimii siltana, joka yhdistää paikan päällä olevat anturit ja ohjausjärjestelmän. Ammattimaisena toimittajana suosittelemme tätä "tietokeskusta", joka pystyy käsittelemään ja muuttamaan analyysitiedot tarkasti sinulle, jotta kaasunvalvontajärjestelmästäsi tulee vakaampi ja eliminoida täysin signaalipoikkeamien aiheuttamat prosessinohjausvirheet.

Rakenne

ABB EL3020:ssa on modulaarinen rakenne, joka on helppo huoltaa ja päivittää. Sen näytekaasukammio on helppo puhdistaa, ja kaasupolku on valmistettu korroosionkestävistä materiaaleista laitteen käyttöiän pidentämiseksi. Virtalähteen suhteen se on yhteensopiva useiden vaihtovirtalähteiden kanssa (100-240VAC±10%, 48-63Hz), joiden yksikanavainen virrankulutus on noin 40VA ja kaksikanavainen virrankulutus noin 70VA. Siinä on rikas lähtöliitäntä, joka tarjoaa 0/2/4-20 mA analogisia signaaleja (maksimikuorma 750 Ω) ja tukee Modbus-, RS485- ja RS232-digitaalisia tiedonsiirtoprotokollia. Sillä on myös EEx(p) räjähdyssuojattu sertifikaatti ja se tarjoaa valinnaisen lämmitysrakenteen, joka mukautuu äärimmäisiin lämpötiloihin. Sisäänrakennettu paineanturi (työalue pabs=600-1250hPa) voi automaattisesti korjata paineenvaihteluiden vaikutusta mittaustarkkuuteen.

Kalibrointitoiminto

Nollakalibrointi: ABB EL3020 käyttää erittäin puhdasta typpeä. Laitetta on esilämmitettävä yli 12 tuntia. Lopeta huuhtelu ja näytteenotto, kytke typpi, vaihda nolla-asentoon viisitieventtiilin kautta, säädä paine 0,01 MPa:iin, pidä virtausnopeus 60 l/h, tyhjennä kaasukammio typellä 12 minuutin ajan ja syötä pieni standardiarvo (kuten +2 ppm) paneelitoiminnon kautta kalibrointia ja tallennusta varten.

Alueen kalibrointi: Esimerkkinä CO:sta, sitä on myös esilämmitettävä yli 12 tuntia. Lopeta huuhtelu ja näytteenotto, kytke CO-standardikaasu, kytke viisitieventtiili kalibrointiasentoon, säädä paine ja virtaus kuten yllä, tyhjennä kaasukammio 12 minuuttia, valitse CO paneelitoiminnolla, syötä tarkka nimellisarvo vakiokaasupulloon ja vahvista ja tallenna kalibrointiarvo, kun lukema on vakiintunut.

Sovellusskenaario

Tätä ABB EL3020:ta käytetään keräämään virtausmittarin signaalit tulo- ja ulostulossa sekä altaan nestetasosignaalit. Nämä tiedot siirretään sitten CPU:lle annostelupumpun tai vedenpoistoventtiilin ohjaamiseksi. Kemikaalien tuotantolinjoilla sitä käytetään painelähettimien liittämiseen putkistojen paineen tarkkailemiseksi reaaliajassa, mikä varmistaa tuotannon turvallisuuden. LVI-järjestelmissä sitä käytetään lämpötila-antureiden signaalien keräämiseen ja jäähdytyskoneen tai kattilan toiminnan ohjaamiseen. Aina kun järjestelmäsi käyttää edelleen ABB:n Advant-sarjan ohjaimia ja vaatii tarkkaa keräämistä jatkuvasti muuttuvista tiedoista, kuten paikan päällä olevasta lämpötilasta, paineesta, virtauksesta ja nestetasosta, tämä tuote on avainkomponentti, joka vastaa tilanteen "näkemisestä".
